Ovládací a signalizační moduly USS

Používají se pro spínání, ovládání a signalizaci pomocných i silových obvodů.

POPIS

  • určeny pro spínání, ovládání a signalizaci pomocných i silových obvodů
  • nové inovativní řešení původních ovládacích a signalizačních modulů OS
  • USS - “Udělej si sám” = do základního modulu lze  “nacvaknout” různé typy spínacích a signalizačních jednotek
  • jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel
  • 16 typů jednotek: spínače, přepínače, tlačítka, prosvětlené spínače, různobarevné signálky včetně blikacích
  • jednotky jsou měnitelné i do budoucna (např. při změně aplikace, rozšíření provozu..)
  • do jednoho modulu lze osadit až 2 pozice jednotek (např. 2x přepínač, 2x signálky a nebo jejich kombinace) = oproti konkurenci úspora místa v rozvaděči
  • v provedení 1-MODUL (90 x 17.6 x 64 mm), upevnění na DIN lištu
  • rozsah pracovních teplot přístroje  -20.. +55 °C
  • třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1

TECHNICKÉ PARAMETRY

  • Jmenovitý proud/napětí:
    USS-01USS-04USS-05 , USS-07USS-08USS-09: 6 A/250 V AC
    USS-02USS-03USS-06/SUSS-06/R: 10 A/250 V AC
  • napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
  • rozsah pracovních teplot přístroje -20... +55°C
  • třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
  • v provedení 1-MODUL, upevnění na DIN lištu
  Typy jednotek         Schéma zapojení     Eshop             Model Kód
USS-ZM Základní modul
(krabička se svorkami a kontakty)
- do eshopu  3D 2457
USS-00  Záslepka pro neobsazené pozice
v modulu USS

-

do eshopu 3D 2461
USS-01  Spínač do eshopu 3D 2462
USS-02 Přepínač do eshopu 3D 2463
USS-03  Přepínač se střední polohou do eshopu 3D 2464
USS-04   Spínač + tlačítko se střední polohou do eshopu 3D 2465

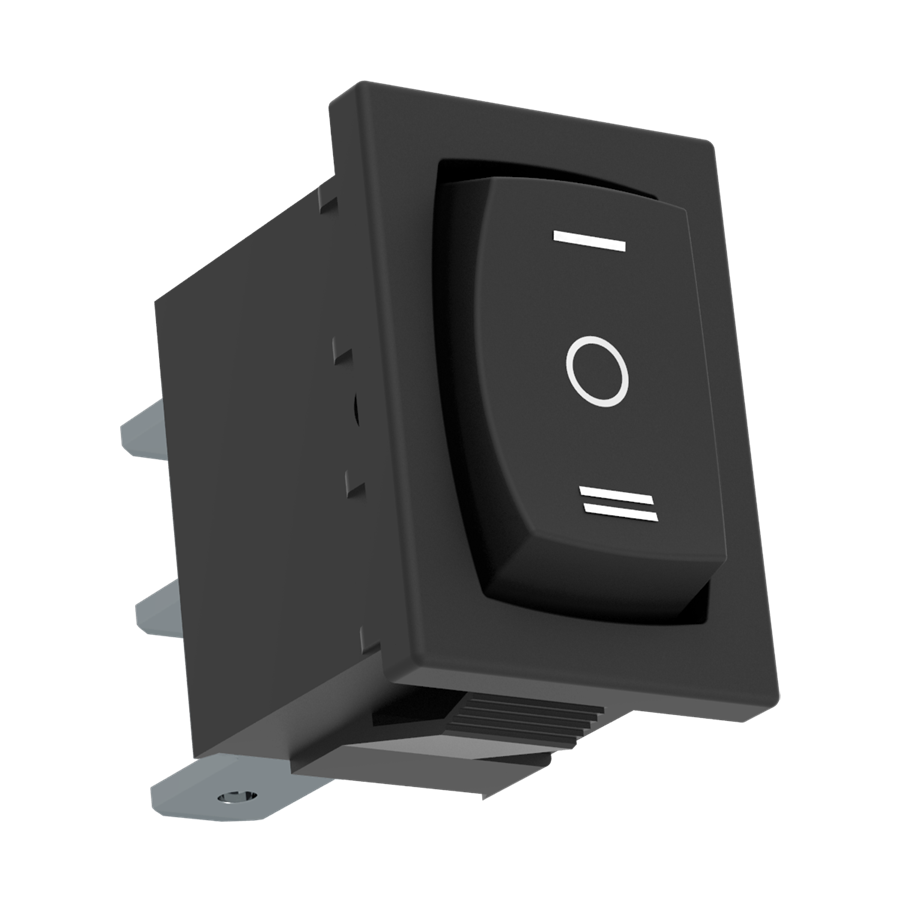

USS-05  Přepínací tlačítko se střední polohou do eshopu 3D 2466
USS-06/R  Tlačítko rozpínací do eshopu 3D 3637
USS-06/S   Tlačítko spínací do eshopu 3D 2467
USS-07  Spínač s doutnavkou (červená) do eshopu 3D 2468
USS-08  Spínač s doutnavkou (zelená) do eshopu 3D 2469
USS-09  Spínač s doutnavkou (žlutá) do eshopu 3D 2470
USS-10  Signální LED (červená) do eshopu 3D 2433
USS-11 Signální LED (zelená) do eshopu 3D 2434
USS-12  Signální LED (žlutá) do eshopu 3D 2435
USS-13  Signální LED (bílá) do eshopu 3D 2436
USS-14  Signální LED blikající (červená) do eshopu 3D 2489
USS-15  Signální LED (modrá) do eshopu 3D 2437
